鉆井液性能實驗室自動檢測&模擬分析系統-DFSL系統
DFSL System
DFSL系統數據輸出
DFSL System Data Output

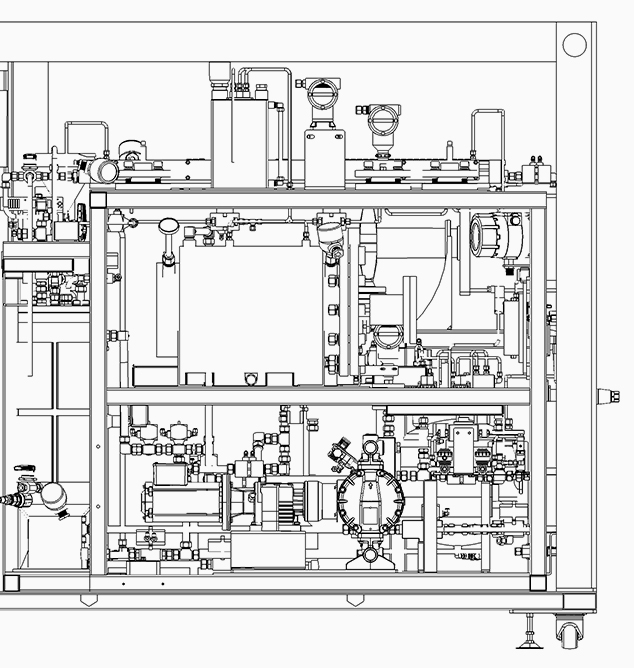

DFSL系統構成和實驗室布放
DFSL System Composition and Laboratory Layout
DFSL系統實驗室布放
實驗室需具備：電源（國內AC380V/50Hz + 國外AC460V/60Hz）、儀表風（壓力：0~0.8Mpa）（電驅空壓機撬EDACS為選配）和供水管線。
DFSL系統標配功能
DFSL System Standard Function
1
適用于油氣鉆井工程鉆井液研配、制備的實驗室及配液站等；設備運行環境適應性溫度：10~45℃；
2
適用鉆井液：水基/油基/合成基/無固相鉆井液（不涉及堵漏專用鉆井液）；
● AV=0~150mPa·s（水基鉆井液推薦監測溫度：50℃；油基鉆井液推薦監測溫度：65℃）；溫度范圍：10~80℃；
● 密度=0~3g/cm³，輸出頻率: 每5分鐘。
● AV=0~150mPa·s（水基鉆井液推薦監測溫度：50℃；油基鉆井液推薦監測溫度：65℃）；溫度范圍：10~80℃；
● 密度=0~3g/cm³，輸出頻率: 每5分鐘。
3
自動實現鉆井液流型(賓漢/冪律/赫巴/卡森)的判斷；具備直接獲取多數據能力及周期性呈現批數據/曲線的功能；
4
IEC61131-具備在線自動水基鉆井液PH值監測功能；具備在線自動油基鉆井液電穩定性監測功能；
5
配備AHT子系統，實現水基鉆井液在線自動API/HTHP (3.45MPa差壓；100/120/150/175/200°C) 濾失濾液&泥餅厚度檢測及API濾失濾液Ca2+/Cl-濃度在線自動檢測；
6
配備RPCT，實現遠程監控DFSL+新鉆井模擬隨鉆的鉆井液井筒水力學數字化分析和研判能力 (涉及：ECD&ESD、井眼清潔/巖屑床、抽吸/激動壓力、鉆頭水力學/鉆頭選型的計算、敏感性分析和隨鉆環空鉆井液流變性模擬數據)；實現新鉆井針對不同鉆井液性能的工程模擬和數據比對；實現基于確定的鉆井液性能的新鉆井工程參數推薦，涉及鉆進速度、鉆井液密度&排量、起/下鉆最大臨界速度；形成處理鉆井液工程復雜時具備數據支撐的模擬/研判能力；
7
具備通過本地有線/無線網絡進行數據傳輸?shù)墓δ?(WITS0協議、WITSML格式和TCP/IP MODBUS協議)；
8
DFSLDMDR：DFSL系統檢測/管理日?qǐng)?bào)，DFSL系統用來記錄所檢測鉆井液性能參數及系統相關運管狀態的報告；
9
依據《中華人民共和國國家計量檢定規程JJG1002-2005》和ANSI/API 13b-1/2 標準，DFS系列產品出廠前均完成相關非牛頓流體流變性檢測的標定操作，系統自動生成數字化標定報告；遵循ANSI/API 13B-1/2和GB/T 16783.1/2標準的指引。
DFSL系統標配相關數據精度
1
密度：標稱精度：±0.002g/cm³；鉆井液精度: 0.005~0.01g/cm³；
2
系統輸出流變性數據符合度：
A：3~100RPM讀數，±1.533Pa，
B：200~600RPM讀數，±1.022Pa，
C：初/終切數據：±1.533Pa，平均重復性：≥95%；
B：200~600RPM讀數，±1.022Pa，
C：初/終切數據：±1.533Pa，平均重復性：≥95%；
3
水基鉆井液pH值：0~14，精度：<0.3漂移；
4
AHT子系統：API濾失，濾液（±0.1ml），泥餅厚度（±0.5mm）；
5
API濾失濾液的鈣/氯離子濃度檢測：
● Ca2+濃度<400mg/L，誤差40~80mg/L；Ca2+濃度>400mg/L，誤差<10%；重復性：>95%；
● Cl-濃度<1,000ppm，誤差100~200ppm；Cl-濃度>1,000ppm，誤差<10%；重復性：>95%。
● Ca2+濃度<400mg/L，誤差40~80mg/L；Ca2+濃度>400mg/L，誤差<10%；重復性：>95%；
● Cl-濃度<1,000ppm，誤差100~200ppm；Cl-濃度>1,000ppm，誤差<10%；重復性：>95%。
DFSL系統選配功能
DFSL System Optional Function
1
鉆井液雙吸入或三吸入循環系統實現實驗室不同鉆井液研配的數據檢測及數據比對；
2
鉆井液攪拌/循環罐（1~2個）；
3
在線自動油基鉆井液油水比：低含水范圍：0~20%，重復性：±0.1%，合格率：≥95%；
4
在線自動鉆井液懸浮固相粒徑檢測及在線自動鉆井液懸浮固相含量檢測(SSPS)(體積百分比)；
5
變壓變頻撬VF&VPSS：AC380V/50Hz+AC460V/60Hz，25KVA，IP65；
6
電驅空壓機撬EDACS：功率：2.2KW，電源：220V/50Hz，噪音：小于55dB(A)；輸出壓力：0~0.8Mpa；排氣量：150L/min，無油潤滑、免維護、靜音；
7
備注：
● 上述6個選配功能是基于標配的存在而運行，用戶基于標配的情況下可進行選擇；
● 上述6個選配功能之間沒有因果和相互依賴關系。
● 上述6個選配功能是基于標配的存在而運行，用戶基于標配的情況下可進行選擇；
● 上述6個選配功能之間沒有因果和相互依賴關系。
DFSL系統數據能力
DFSL System Data Capability
DFSL系統應用的商業價值
Business Value of DFSL System Application
提升鉆井液研配/驗證/研判的能力/效率。
單一系統取代基礎實驗室，減少鉆井液研配/制備人員、降低實驗室配置/管理的投入，使鉆井液研配/驗證/研判能力更貼近現場和實際，降低鉆井液非必要損耗和損失。
結合現場DFS系統的應用，實現鉆井液從研配、制備到現場施工全流程數字化轉型，夯實“智慧鉆井液”技術/數據基礎。
提升鉆井液從研配、制備到現場施工全流程研判/決策的科學性/時效性，系統性獲得可持續“提質/降本/增效”的結果。
